A vasút történetének előzményéről, életéről, kivonat a BUDAPESTI VÁROSVÉDŐ EGYESÜLET által kiadott,
Dr. Kubinszky Mihály - Lovász István - Villányi György által írt RÉGI MAGYAR VILLAMOSOK c. könyvből és
Pál Márton, egy hetilapban megjelent cikke alapján.



Harminc éve történt, hogy a „föld alá kaparták” a világ első metróját. Azért mondom, hogy a világ első, mert az 1896-ban megindult budapesti Milleneumi földalatti vasutat 33 évvel megelőző 1863-as építésű angol földalatti csupán a föld alá kényszerített közönséges gőzüzemű vonat volt. Rövid életében – mindössze 6 hónap – két alkalommal is többtucat füstmérgezéses, fulladásos halállal járó tömegszerencsétlenség történt vele. Ezekután a londoni Metró közel 30 évet pihenéssel töltött, s csak azután indulhatott el újra.





Az Andrássy úton – az egykori Sugár úton eredetileg már Kossuth Lajos is gondolkozott igényesebb „tömegközlekedésen”, még az 1840-es évek elején. Az akkor Pestet körülvevő vizesárok – ma ez betemetve a Nagy körút – felhasználásával az Oktogontól a Ligetig a Sugár út közepén hajózható csatornát tervezett, a kereszt utcáknál felhúzható fahidakkal, olyanokkal, mint amilyenekkel Amsterdam van tele. Természetesen azért gondolt csatornára, hogy a Krőzusnál is gazdagabb nemesi és elit családok jachtjai a Városligeti tavon horgonyozhassanak le. A Sugár út két szélére tervezett kocsi utat, ez meg is valósult. A Sugár útra hatalmas palotákat és villákat gondolt el, hogy azokat az államigazgatás nonprofit módon /ingyenesen/ ajánlhasson fel a gazdag nemesi családoknak. Azoknak a családoknak, akik Kossuth korában éppen Párizs kaszinóiban herdálták el óriási vagyonaikat és, hogy ezt a „jószokást” itthon tegyék: erre álmodta Kossuth ezt a vakmerő vállalkozást…
"Az 1870-ben megalakult Fővárosi Közmunkák Tanácsa célul tűzte ki, hogy az ország fővárosát korszerű világvárossá fejleszti. 1876 közepére elkészült Budapest máig is legszebb főútvonala, a Sugár út, később Andrássy út."
Végülis mindebből 1876-tól kezdve, a csatornán kívül minden megvalósulni látszott. A városvezetést még mindig élénken foglalkoztatta egy elit közlekedési eszköz kiépítése.

A Városligetig vezető földalatti vasút építése talán éppen a felszíni vasutak következetes elutasításának volt köszönhető. Erről tanúskodik a budapesti közlekedéstörténet egyik dokumentuma: a budapesti Lóvasút Társaság és a Villamos Vasúttársaság 1893 február 18-i – a Sugár úton közösen építendő villamos vasútra vonatkozó beadványa (szerződése).
"A P.K.V.T. 1875-ben engedélyt kért lóvasút létesítésére az új úton, de a Fővárosi Közmunkák Tanácsa ezt városszépészeti szempontokra hivatkozva elvetette.
(ehhez hasonló döntéseket ma is lehetne hozni!!) Ugyanerre a sorsra jutott a B.V.V.V. és a B.K.V.T. közös kérelmére is alsóvezetékes villamosvasút létesítésére. A döntést a belügyminiszter is elfogadta és határozatban kimondta, hogy: "az Andrássy úti közúti vasút eszméjét, mindenkorra el kell ejteni""
 A szerződés titkos záradékában megállapodtak; ha a villamos vasút tervét elutasítják, akkor földalatti vasút építésére kérnek koncessziót. Az ötlet a Villamos Vasút Társaság vezérigazgatójától: Balázs Mórtól származott. Balázs Mór a földalatti vasút érdekében kifejtett munkájáért nemesi címet kapott. Nemesi címere heraldikai kuriózum, mivel a földalatti vasút stilizált motívuma szerepel rajta. A vasút bemutatott tervét és műleírását a Siemens és Halske Cég a Villamos Vasút Társaság mérnökeinek bevonásával készítette el 1893-ban.



Az Andrássy úti közúti közlekedés létesítésére a két nagy konkurens szövetkezett. A B.V.V.V. és a B.K.V.T. 1894. január 22-én nyújtotta be közös ajánlatát a Sugár út alatti földalatti vasút megépítésére. Az 1894. május 15-én megtartott közigazgatási bejárást követően a kereskedelemügyi miniszter 1894. augusztus 9-én adta ki a 90 évre szóló engedélyokiratot, majd augusztus 10-én megalakult a Budapesti Földalatti Közúti Villamos Vasút Rt.



A FAV-remiz 1973-ban, már üzemen kívül, még megvan a Városligeti végállomásról a remizhez kivezető sín a Dózsa György úton



Az építési engedélyezésekor kikötötték, hogy a vasutnak el kell készülnie a Milleneumi Kiállításra. Ennek érdekében a hatósági eljárást is meggyorsították. Az okiratot 1894. augusztus 9-én írták alá. A vasút építésére és felszerelésére mindössze 20 hónap állt rendelkezésre. Az építkezést előkészítő munkákat már az engedély okirat kézhezvétele előtt megkezdték. A vasút kivitelezését a tervező Siemens és Halske Cégre bízták. A föld- illetve betonmunkát és szerelést Wünsch Róbert budapesti vállalkozó végezte. A pálya fedett részét felülről leásva az egész szakaszon egyszerre készült kubikos munkával. A munkavégzést felgyorsította a kiemelt bérezés is, mivel nem órabért, hanem mennyiségbért fizettek: minden talicska kitermelt föld után 1 koronát. Ez azért elég magas bér volt, mert az akkori viszonylatban egy kubikos átlag keresete a napi 1-2 koronát sem haladta meg, itt pedig akár 10-15 koronát is keresett naponta.





Az építési dokumentumok közül különös figyelmet érdemel a vasút építési naplója. A vezető főmérnök, Vojtek Ödön beszámolt benne az építés hétköznapjairól, az alkalmazott műszaki megoldásokról, s a munkákat hátráltató körülményekről is. Így a talajvíz okozta nehézségekről a Bajza utca és a Városliget közötti szakaszon. Itt „szádfalat” és víznyelő kutakat építettek, az alagút oldalfalait szigetelték. A födém aszfalt-nemez szigetelésének pontos leírása is a naplóból ismerhető meg. A födém elkészítésénél alkalmaztak először a világon vasbeton, ez ugyanis Wünsch Róbert magyar vállalkozó világraszóló találmánya volt! Az építkezésnél a legkorszerubb gépeket alkalmazták: villamos üzemu betonkeverőt, szivattyút és kotrógépeket is. Az építkezés legkritikusabb pontja a körúti Főgyujtőcsatorna kereszteződésénél volt. Nem volt lehetőség a csatorna áthelyezésére, ezért a vasutat fölötte vezették el. Ez a keresztezés szabta meg az egész alagút magasságát.

Az építési munkákkal párhuzamosan folytak a szerelési munkák. Az 1896. április 11-én tartott hatósági bejáráskor a vasút lényegében kész volt, csak néhány kisebb munka elvégzését írták elő a jegyzőkönyvben.

"Az 1435 mm nyomtávolságú pálya Bánovits rendszerű vaskeresztaljas felépítményhez rögzített asszimetrikus Vignol-sínekből épült. A 24,2 kg/fm-es sínek Hartmann-féle szabadalom szerint átlapolt illesztésekkel voltak összekötve."




7045 (NZA fotógyüjtemény)

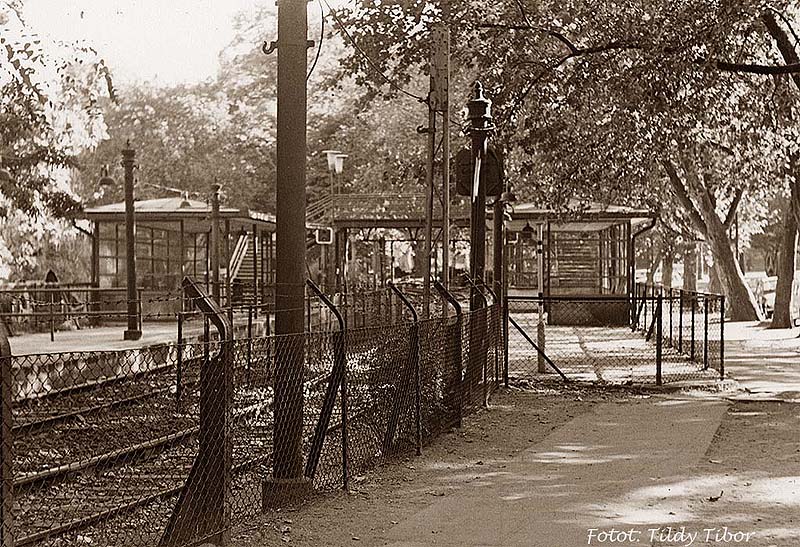

Az állatkerti megálló.





"A tervezett földalatti vasút útvonala a Gizella tértől (Vörösmarty tér) a Városligetben levő Széchenyi fürdőig vezetett. Az építkezést 1894. augusztus 7-én kezdték meg az Andrássy út külső részén, a vállalkozó a Siemens-Halske cég és Wünsch Róbert voltak."
"A 3,68 km. hosszú vonal -ebből 3,22 km alagútban- húsz hónap alatt, a meghatározott időre és a megengedett 3,6 millió forint költségvetési keretet nem túllépve készült el."


"1896. május 2-án a délutáni órákban megindult a forgalom a kontinens első és már megnyitásakor villamos üzemű földalatti vasútján."

"A vonalon a végállomásokkal együtt 11 megállóhely volt, kilenc az alagúti szakaszon. Az átlagos megállótávolság 375 m."



"Az Opera megálló kivételével díszes lejárócsarnokokon át lehetett lejutni."





"A Deák téri csarnokot Brüggeman György, a Gizella téri és Oktogon téri lejárókat Schickedanz Albert neves építész, a Szépművészeti Múzeum alkotója tervezte.

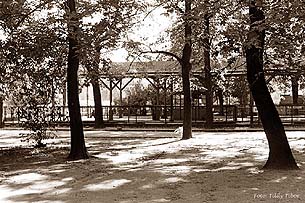

A városligeti végállomás






Technikatörténeti érdekesség a fennmaradt motorkocsi egyik első terve, amelyen még három sínes – a mai Metróhoz hasonló rendszerrel tervezték az áramvezetést. A műszaki rajzot különösen értékessé teszi, hogy a megváltoztatott elképzelés szerint ezen a terven rajzolták be ceruzával a felső vezetéket és a hozzátartozó áramszedőket.
Az építési munkákkal párhuzamosan folytak a szerelési munkák. Az 1896. április 11-én tartott hatósági bejáráskor a vasút lényegében kész volt, csak néhány kisebb munka elvégzését írták elő a jegyzőkönyvben. A kocsikat, amelyeket a Schlick Gyár készített a tetszetős külső mellett korszerű műszaki megoldások alkalmazásával látták el. A villamos berendezéseket a Siemens cég szállította. A kocsik belső tere a középső utastérből és az attól elválasztott két vezető fülkéből állt. A kocsiszekrény közepén helyezték el az egyszárnyú tolóajtókat. A kétféle fából készített belső borítás, az U alakban elhelyezett ülések és a szép lámpák dekoratív hatást keltettek.
A megnyitás korában 1896. május 2. a fémburkolatú kocsik szekrénye sárga, a hossztartó borsózöld színű volt, némelyiket még szecesszív indákkal is díszítették.
A régi kocsik összszáma 20 db volt, ebből 10 db volt fémburkolatú, a többi fenyőfa-burkolatú. Ma mindössze 3 ép kocsi maradt ránk és egy roncs. A 3 kocsi pályaszáma: 1, 11, 19. A 3 megmaradt kocsiból 2 a földalatti Deák téri Múzeumában található az 1. és a 19. A 11. pályaszámú kocsi 1973-tól rothadt a mexikói úti végállomás egyik vakvágányán, amíg 1995-ben teljesen felújították. Ez a motorkocsi korszerűsített áramszedővel évente egy-két alkalommal nosztalgia-járatot szolgál, igen nagy érdeklődés mellett.



"A vonal forgalmának lebonyolítására 19 motorkocsit, és egy termes szalonkocsit szereztek be. Nehéz feladatot jelentett a kocsik megépítésénél az igen alacsony alagút - belmagasság. ("A betonalap 3,25 m-re van az útpálya felszíne alatt") A problémát az alvázhossztartók hattyúnyak alakú meggörbítésével oldották meg. Így a forgóvázak fölé kerültek a vezetőállások, míg az alacsony padlómagasságú utastér a forgóvázak között helyezkedett el.
A kocsikat két eltérő kivitelben készítették. Az 1-10 psz. kocsikat vaslemezzel burkolták és a B.V.V. színezése szerint sárgára festették. A kocsik forgóvázaiba a B.V.V.-nél alkalmazott 12 kW teljesítményű (Siemens LDo típusú) vontatómotort építették be."




A 2 psz. motorkocsi


FAV 02





A sok vitát kiváltó kis hídnál

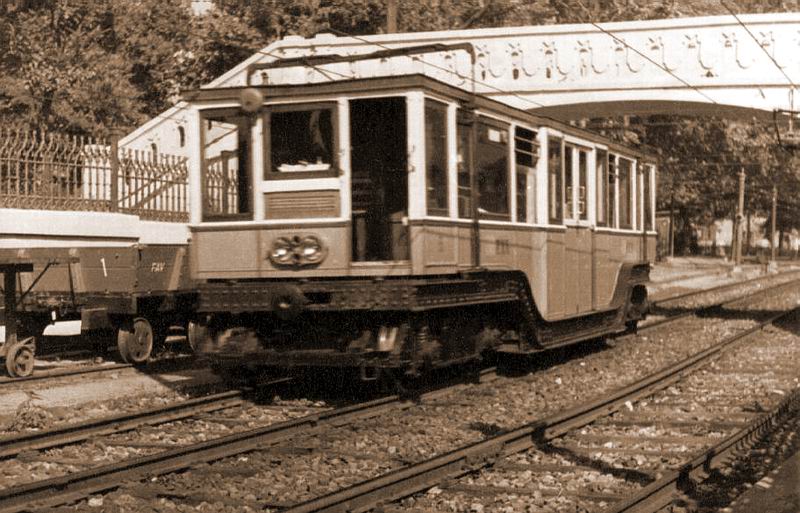

Az 5-ös motorkocsi az Állatkert megálló előtt kibújt a föld alól. Ezen a kis hídon mehettek át a vágányok fölött a gyalogosok.
FAV 5 portré



FAV 6
A 6-os psz. motorkocsi az alagút előtt és a 7-es psz.-u a remízben
FAV 7



FAV 9


A 9-es motorkocsi, még az tolóajtó csere előtti állapotában



"A 11-19. 20. psz. amerikai fenyőléccel burkolt kocsik a B.K.V.T. kocsik barna színezését idézték. Ezeknek a kocsiknak az előzőktől eltérő forgóvázszerkezete volt. A forgóvázak egyik kerékpárjának tengelyére volt építve a 15 kW teljesítményű (B22/30 típusú) vontatómotor úgy, hogy forgórésztengelye a kerékpártengely volt A 11-19 psz. kocsik 100 mm-rel hosszabbak voltak."



A 11-es motorkocsi, póttal az Állatkert mellett,
FAV 11

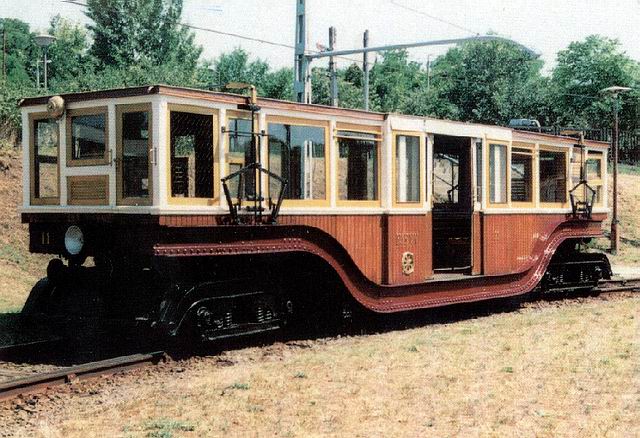

felújítva és majdnem eredeti állapotára visszaállítva

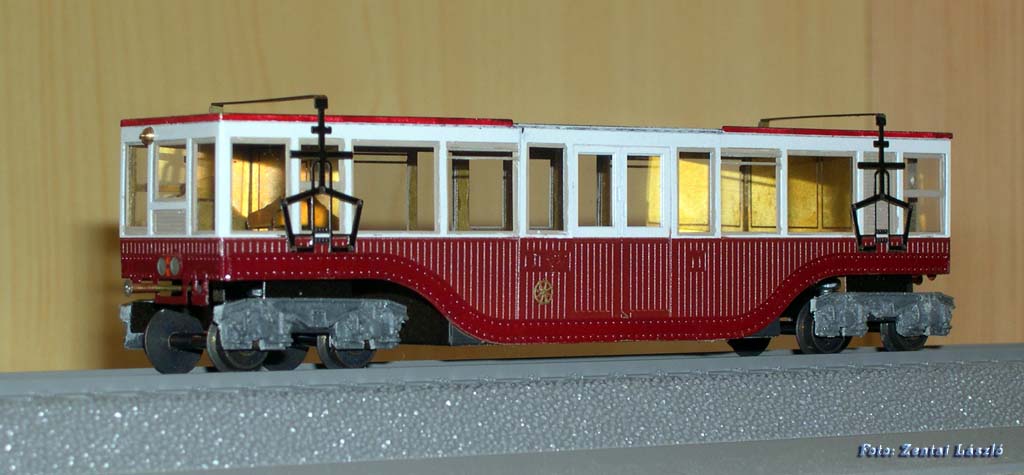

A FAV 11-es makettje



FAV 15


15-ös motorkocsi, a GUNDEl étterem mellett



"A kocsik mindkét végén, a vezetőállás hátsó részénél helyezték el a függőlegesen rugozó kapu alakú áramszedőket." "A kétpolusú felsővezeték az alagút tetejére szerelt 50 mm magas bányavasúti sínekből állt, 350V üzemi feszültséggel."

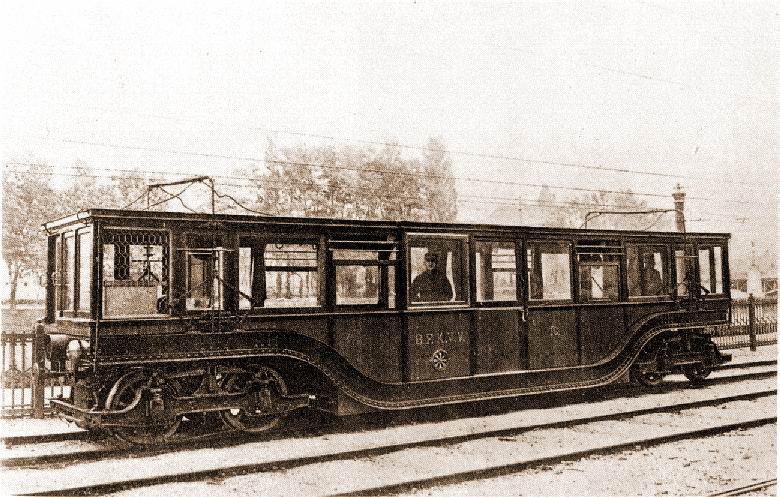

A FAV 16 a földalatti átadása után
A 16-os motorkocsi, eredeti állapotában. A felvételek, más-más időpontban készültek.
A felvétel a `60-as években készülhetett

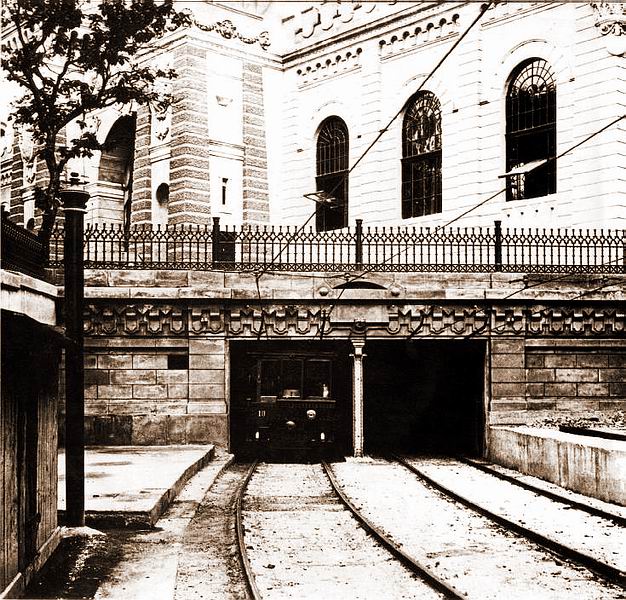

A 19-es motorkocsi az alagútban a Vörösmarty tér felé
A `70-es évekig a Földalatti Vasútnál baloldali közlekedés volt



A 19-es motorkocsi, eredeti állapotban és még üzemképesen az új kocsik megjelenése után a Mexikói úti remízben
Sokáig üzemi motorkocsiként még használták

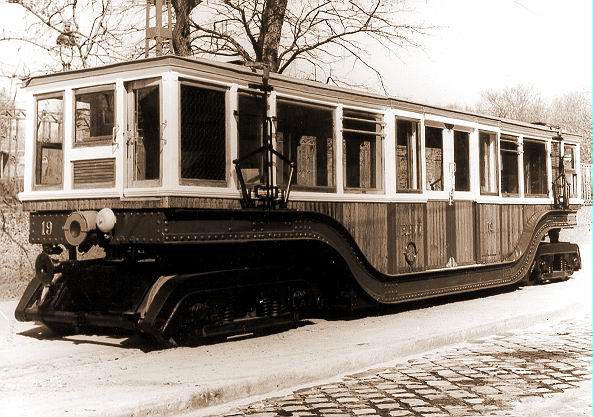

A 19-es motorkocsi
1956.



Filmrészlet
A képre kattintva letölthető

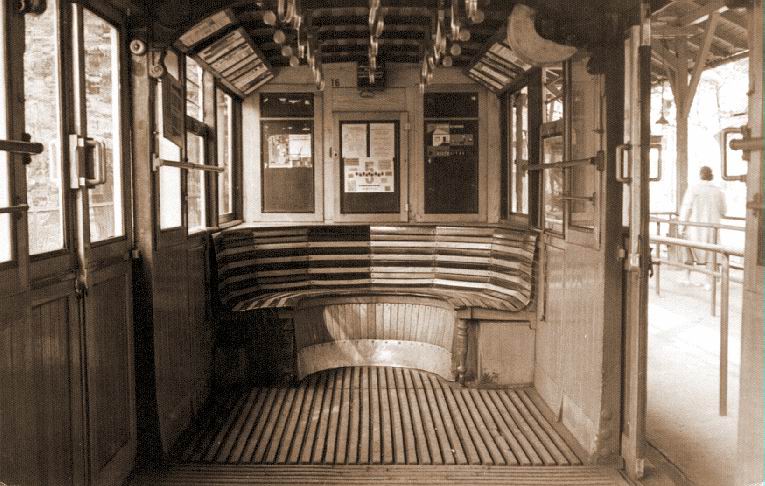

"A 26 ülőhellyel ellátott kocsik mindkét oldalán egy egy kettős zárral ellátott görgős tolóajtón át történt a ki és beszállás."



"I. Ferenc József a megnyitás után hat nappal, 1896. május 8-án megtekintette az új földalatti vasutat. Az uralkodó az e célra külön épített, a többitől különböző, luxus kivitelű, - ugyancsak faburkolatú - 20-as psz. kocsival végigutazott a vonalon, és hozzájérulását adta, hogy a vasút felvegye nevét. Így a vasút új neve 1896 augusztusától Ferenc József Földalatti Villamosvasút Rt. (F.J.F.V.V.Rt.) lett."
  A különleges sorsú 20-as motorkocsi
A faburkolatú kocsik között volt egy kakukktojás is. Ez a 20. psz. Un. királyi kocsi volt. A később egyszerűen udvari kocsinak minősített 20. psz. Kocsi berendezésében és műszaki megoldásaiban, de még külső képével is teljesen elütött a többitől. A 600 és 800 mm átmérőjű kerékkel készült forgóvázas megoldásra azért volt szükség, mert a kocsiszekrény mindkét végén voltak ajtók. A különleges kocsi ugyanis a vasút előkelő vendégei számára készült. I. Ferenc József császár, magyar király többször is utazott rajta és persze a Habsburg família több tagja is, mint pl. Ferenc Ferdinánd, Habsburg Károly a későbbi IV. Károly király kisfiával: Habsburg Ottóval egyetemben. Természetesen a korabeli sajtó csak a király személyét méltatta, a holdudvarát csak ritkán.
Egyízben Ferenc József társaságában II. Vilmos német császár is 1897-ben a 20-as kocsin utazott. A különleges kocsi különleges feladatának 1905-től végeszakadt. Néha-néha állították forgalomba. Az 1930-as évek elején a főméltóságú kormányzó Horthy Miklós is igénybe vette az augusztusi Hősök terei ceremóniákhoz. 1937-ben nyugdíjazzák, de nem végleg. 1945-től ismét alkalmazták átalakítva, az 1955-ös végleges kivonásáig.

A FAV 20-as (NZA gyüjteményből)




A 20-as psz. kocsit először (mint ahogy azt Ön is megírta, 1896-ban használta először Ferenc József, majd 1897-ben Albert(?) főherceg.1897-től 1938-ig a remizben porosodott, majd kivonták a forgalomból és átadták a Közlekedési Múzeumnak, majd a 2. világháborút követően ('40-es évek végén) a BSzKRt visszakérte a múzeumtól az utasforgalom megnövekedése miatt. Amikor az 50-es években, amikor 350V vontatófeszültségről áttértek az 550V-os vontatási feszültségre, az összes kocsiba TR 4,5/14-es (vagy TR 5,6/14-es?) motorokat szereltek be. A királyi 20-as kocsit is megpróbálták ugyanígy átépíteni, de a kísérlet sikertelennek bizonyult. Ennek az volt az oka, hogy a kocsi forgóvázába a motor nem fért be. Az (ekkorra már) FVV úgy döntött, hogy selejtezi a kocsit. A 1959-ben végleg kivonták a forgalomból és sajnos szétvágták.
<szeberenyij@mail.tvnet.hu>



" A megnyitási év végéig a hátralevő nyolc hónap alatt több, mint három millió utas utazott. 1917-re az egy éves utasszám elérte a 11 milliót." " A kocsik egyszárnyú tolóajtóit 1931 -32-ben kétszárnyúra alakították át a gyorsabb utascsere érdekében. 1934 -35-ben a kocsikon forgóvázcserét hajtottak végre. A régi, elavult forgóvázak helyett egységes kétlépcsős felfüggesztésű forgóvázakat alkalmaztak, csavarrugós primer és kötegelt laprugós szekunder felfüggesztéssel. A forgóvázba 44 kW teljesítményű (Ganz TR 4,5/14 típusú, Magyar BBC gyártmányú) rombusz vontatómotorokat építettek, amelyek a forgóvázak külső kerékpárjait hajtotta." " 1936 -37 években a kocsikat visszatápláló villamos féküzemre alakították át. Ezzel a rendszerrel a felhasznált villamos energia egy részét visszanyerték, és csökkent az alagút felmelegedése is."
Az 1940-es évek elején a kocsik futásteljesítménye a korábbi évi 900-1100 ezer km-ről 1600 ezer km fölé emelkedett. A forgalom növekedése miatt, a leállított 20 psz. ún. királyi kocsit 1943-ban átalakították és újból üzembe állították. A korszerűsítés során a kocsi alá az új, 3600 sorozatú motorkocsik forgóvázát építették"

A fenti képeken látható kocsik 1973-ig jártak a Földalatti Vasúton.

Makett Szentendréről

A kocsikat életük alatt többször is átépítették, legjelentősebben 1930-ban, ekkor bővítették az ajtókat kétszárnyúvá. 1960-ban teljes forgózsámoly és tengely csere történt, valamint a kocsikhoz vezérlő pótkocsikat kapcsoltak. A ma is közlekedő új kocsik közül az első /prototípus/ a 21. pályaszámú kocsi még a régi szabadtéri szakaszon is közlekedett. Az állomások is változtak. A lépcsőket eredetileg védőépületek fedték, ezeket a 20-as években lebontották és az Opera megállóhely mintájára, ahol egyedül nem épült eredetileg védőépület alakították át a többit. A nyitott szakaszt 1974-ben teljesen megszüntették.
A régi kocsik utolsó útjukra 1973. december 30-án indultak. Az 1-es és a 19-es kocsik öt nappal túlteljesítették a normát, mert begurultak a mai helyükre: a Deák téri egykori állomás szakasz 40 méter hosszú peronja mellé, amelyet múzeummá alakítottak át, s 1975-ben nyitottak meg a nagyközönség előtt.





FAV pótkocsik

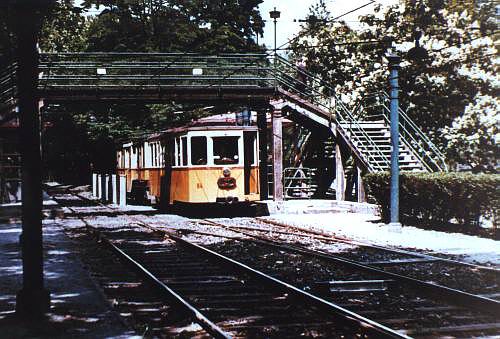

Állatkert megálló a 84 psz. póttal























Alagút építés a Városligeti tóban
